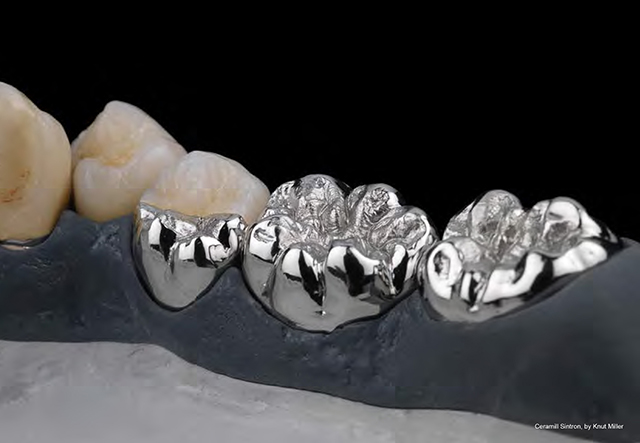

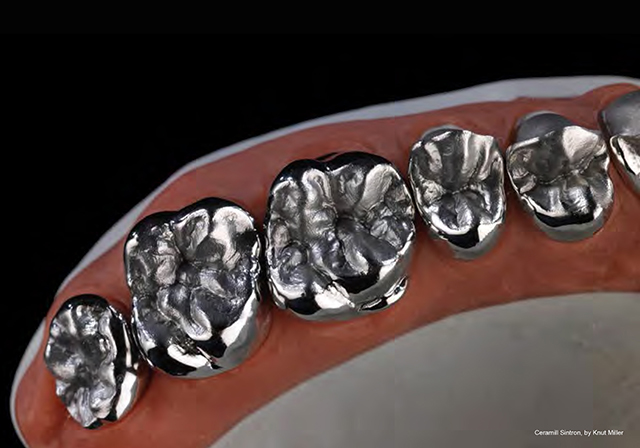

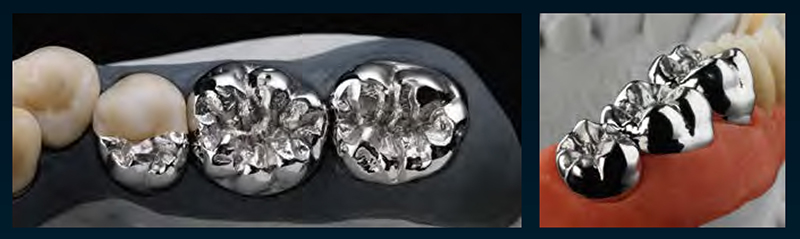

Ceramill Sintron

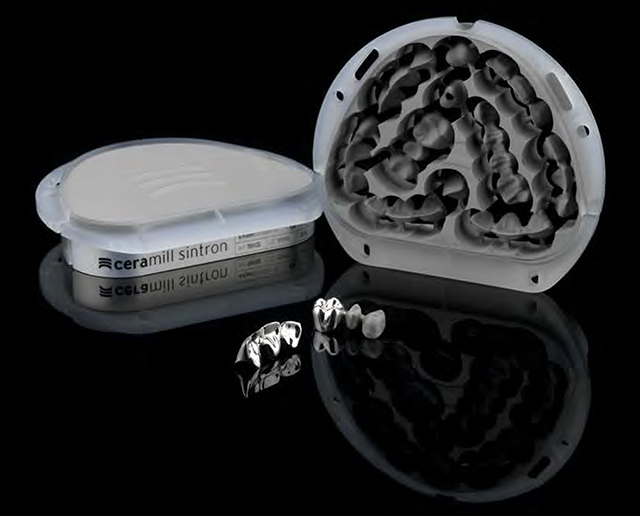

- CoCr disk za suvi način rada
- Krunice i mostovi u prednjem i zadnjem delu
- Teleskopske i konusne krunice
- Prilagođeni abutm enti i radovi s više članova držani sidrenim šrafovimana titanskim bazama
CoCr metal za sinterovanje

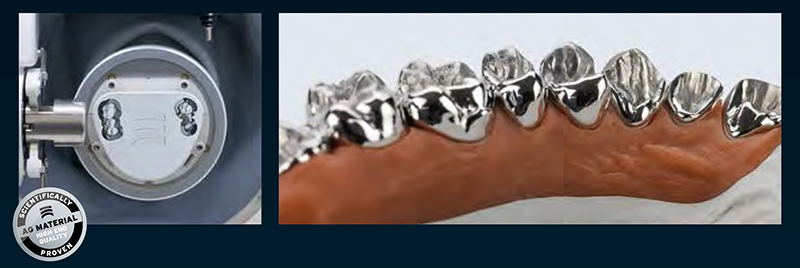

CoCr suvo frezanje – jednostavno poput obrade voska
Snažna inovacija inkorporirana je u Ceramill Sintron CoCr metal za sinterovanje iz Amann Girrbach-a. Ovaj neplemeniti materijal donosi revoluciju u proizvodnom procesu, budući da je tekstura Ceramill Sintron blokova (CoCr blokovi), slična vosku, dopušta suvo frezanje u uređajima za frezanje u vlastitim laboratorijima poput Ceramill Motion. Radno intenzivna i greškama sklona procedura livenja, kao i dugotrajna faza ručne obrade više nisu potrebne. Proces sinterovanje izuzetno je jednostavan. Samo jedan pritisak dugmeta dovoljan je za ostvarivanje vrhunskih rezultata uz izvrsni kvalitet same strukture. Maksimalna pouzdanost procesa rezultira homogenim konstrukcijama bez distorzija i udubljenja zbog kontrakcija. Uz pomoć novog Ceramill Sintron-a moguće je ostvariti konstrukcije predvidljive i replikabilne kvalitete. Na Ceramill Sintron može se nanosti bilo koji porcelan za CoCr konstrukcije.
Indikacije:
- Teleskopske i konusne krunice
- Prilagođeni abutmenti na titanskim bazama
- Prilagođeni radovi s više članova držani sidrenim šrafovima na titanskim bazama
- Anatomski reducirane konstrukcije krunica i mostova u prednjem i zadnjem delu
- Konstrukcije mostova s maksimalno dva spojena mosta u prednjem i zadnjem delu s maksimalnom anatomskom daljinom od 50mm

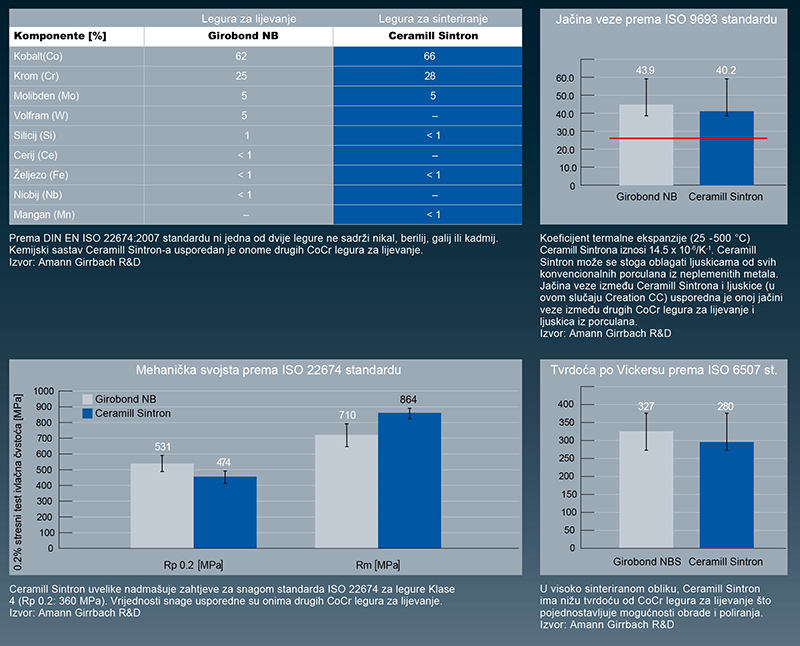

Tehnički podaci:
- Vlačna čvrstoća (Rm) ≥830 MPa
- 0.2 % stresni test (Rp 0.2) ≥450 MPa
- Modul elastičnosti (E) ≥200 GPa
- Istezanje prilikom pucanja > 5 %
- Tvrdoća po Vickersu HV10 280
- Koeficijent termalne ekspanzije (CTE 25 - 500 °C) 14.5 x 10–6K-1
- Biokompatibilnost
- Otpornost na koroziju DIN EN ISO 10271:2011-10
- Biokompatibilnost ISO 10993-1
Hemijski sastav (% težine):
- Kobalt(Co) 66
- Hrom(Cr) 28
- Molibden (Mo) 5
- Silicijum (Si) < 1
- Gvožđe (Fe) < 1
- Mangan (Mn) < 1
- U skladu sa standardom DIN EN ISO 22674:2007, legura ne sadrži nikal, berilij, galij i kadmij
- Materijal s teksturom sličnom vosku za minimalno trošenje alata i frezanje bez napora u suvom načinu rada
- Visoka ušteda vremena tokom izrade radova iz neplemenitih metala zahvaljujući proizvodnji u vlastitom laboratoriju i digitalnom dizajniranju u kompjuteru
- Maksimalna pouzdanost procesa – homogene konstrukcije bez distorzija ili udubljenja prilikom kontrakcije
- Nema potrebe za izmenom porcelana (CTE 14.5)
- Može se laserski variti i lemiti
- Ista obrada kao i kod Ceramill ZI
